W przypadku dylatacji, szczelin ruchomych oraz połączeń odkształcalnych narażonych na działanie czynników atmosferycznych, zmiennych temperatur i naprężeń ściskających oraz rozciągających, właściwy rozmiar fugi ma kluczowe znaczenie dla trwałości systemu. Dotyczy to m.in. fasad, posadzek oraz wypełnień wykonywanych elastycznymi masami uszczelniającymi.

Nieprawidłowo dobrana szerokość dylatacji, niewłaściwa głębokość wypełnienia czy brak kontroli przekroju spoiny prowadzą do przeciążeń i uszkodzeń, zarówno kohezynych, jak i adhezyjnych.

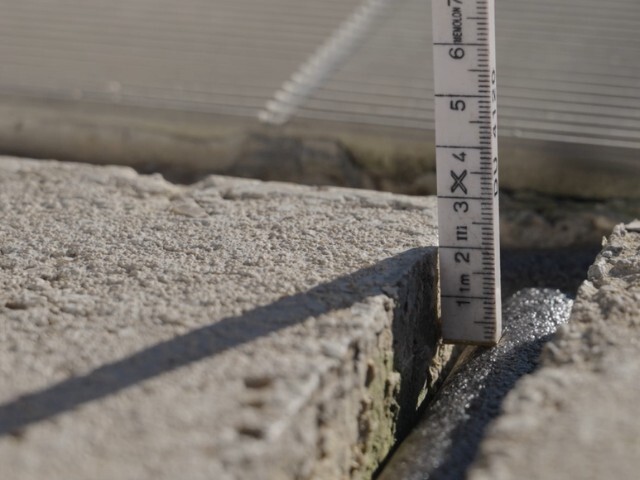

Właściwy przekrój fugi – zasada dwustronnego styku

Prawidłowe wypełnienie szczeliny elastyczną masą powinno jest możliwe poprzez wykorzystanie sznura dylatacyjnego, który zapewnia odpowiednią głębokość masy uszczelniającej, a także zapobiega przylgnięciu masy do trzeciej powierzchni.

Zastosowanie sznura dylatacyjnego umożliwia uzyskanie prawidłowego przekroju fugi oraz ograniczenie naprężeń przenoszonych na masę uszczelniającą.

Jaka szerokość fugi i jaka grubość fugi?

Głębokość fugi powinna pozostawać w odpowiedniej proporcji do jej szerokości.

Zasada podstawowa:

Przy szerokości szczeliny poniżej 10 mm stosunek powinien wynosić:

szerokość : głębokość = 1 : 1

Minimalna szerokość i głębokość szczeliny: 5 mm

Dla szczelin o szerokości powyżej 10 mm:

Głębokość szczeliny obliczamy według wzoru:

głębokość szczeliny = (szerokość szczeliny / 3) + 6 mm

Zaleca się, aby maksymalna szerokość szczeliny nie przekraczała 30 mm.

Wpływ nieprawidłowych proporcji przekroju

Zbyt mała głębokość fugi względem szerokości oraz zbyt płytkie umiejscowienie sznura dylatacyjnego:

  • masa nie jest w stanie skutecznie przenosić odkształceń,
  • dochodzi do zerwania kohezyjnego (przerwanie w części środkowej).

Zbyt duża głębokość fugi względem szerokości oraz zbyt głębokie umiejscowienie sznura dylatacyjnego:

  • masa nie przenosi naprężeń w sposób prawidłowy,
  • dochodzi do zerwania adhezyjnego (oderwanie na styku z podłożem).

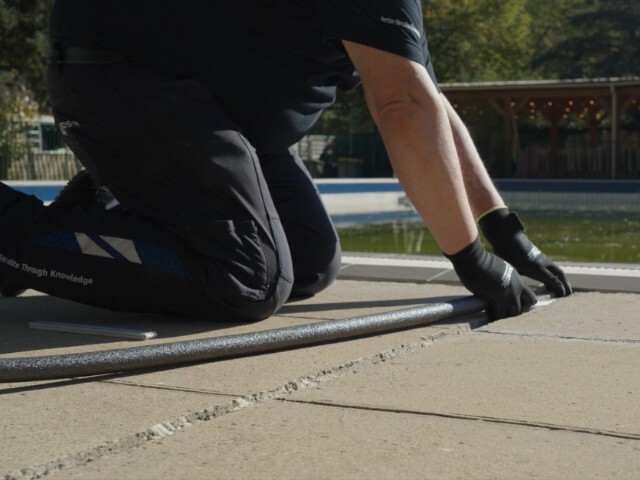

Prawidłowe obliczanie głębokości – aspekt wykonawczy

Obliczając głębokość wypełnienia względem szerokości szczeliny, należy uwzględnić:

  • minimalną głębokość w środkowej części przekroju,
  • prawidłowe osadzenie sznura dylatacyjnego,
  • proporcję szerokości do głębokości.

Podsumowanie

Właściwy rozmiar fugi, odpowiednia szerokość dylatacji oraz kontrolowana głębokość wypełnienia to kluczowe elementy trwałego systemu uszczelnienia. Stosowanie sznurów dylatacyjnych i zachowanie proporcji przekroju ogranicza ryzyko uszkodzeń kohezynych i adhezyjnych.

Ten poradnik budowlany potwierdza, że trwałość uszczelnienia zależy przede wszystkim od geometrii szczeliny i poprawnego zaprojektowania przekroju spoiny.
