Methode 1: berekenen van aantal luchtvervangingen per uur

De producten met een luchtdichtheidspredicaat van Zwaluw, zijn allemaal voorzien van een luchtdichtheidswaarde. Dit is de an-waarde die op het technisch documentatieblad staat. Deze waarde wordt uitgedrukt in m3/h.m. Of anders gezegd, het aantal liters lucht dat per strekkende meter aansluitvoeg kan ontsnappen per uur.



a. Som van de luchtdichte aansluitingen in de woning

Alle voegaansluitingen in het gebouw zijn bekend. Daar kun je de producten die over een an-waarde beschikken naast zetten. Vermenigvuldig dit met het aantal strekkende meters per type voegaansluiting. Dit geeft bij elkaar opgeteld de som van alle luchtdichte aansluitingen (∑C).

b. Het luchtverlies per kubieke meter per seconde

Aan de hand van de qv;10- of qv;50-berekening (respectievelijk 10 of 50 Pa), kunnen we bepalen met de ∑C wat het luchtverlies per kubieke meter per seconde is.

c. Het aantal luchtverversingen van de inhoud van de woning per uur

De laatste stap in het bepalen van de luchtdichtheid is: het luchtverlies per kubieke meter per seconde omrekenen naar m3/h en dit te delen door de inhoud van de woning. Dit resulteert in de ventilatievoud (N), het aantal luchtverversingen per uur van de inhoud van de woning. Een woning met een N ≤ 0,15/h wordt doorgaans gezien als een woning met een goede luchtdichtheid.


Advies

Uiteraard voorzien we je graag van goed advies bij deze berekeningen. Neem contact met ons op om de mogelijkheden voor jouw project te bespreken. Lees meer op:

zwaluwluchtdichtbouwen.nl

Methode 2: ultrasone of thermografische scan

De ultrasoon pre-scan meet bij aanvang van de bouw de luchtdichtheid van de gekozen materialen in de thermische schil. Hiermee worden zogenaamde kieren in de schil opgespoord. De kierdichtheid van een woning is bepalend voor het energieverbruik en het comfort.

Minimale kosten

Het doel van de ultrasoon pre-scan is al in een vroeg stadium van het bouw- of renovatieproces onvolkomenheden in de kierdichting te lokaliseren. Door het uitvoeren van deze test is het mogelijk aanvullende werkzaamheden uit te voeren tegen minimale kosten. Achteraf kan dan een blowerdoortest uitgevoerd worden om de luchtdichtheid te meten. Dankzij de pre-scan is de kans van slagen van een blowerdoortest vele malen groter.

Bouwkundige thermografie

Een warmtescan is een thermografische opname met een speciale infraroodcamera van hoge kwaliteit. Woningbouwcorporaties krijgen zo een goed beeld van de staat van de huidige isolatie (nulmeting). Na uitvoering van isolatiemaatregelen kan men de kwaliteit van de uitvoering controleren, zoals ook opgenomen in het opleverprotocol.

Methode 3: Blowerdoor-drukmetingen

Een veelgebruikte methode om de luchtdichtheid van een gerealiseerd gebouw te meten is de blowerdoortest, waarbij het gebouw onder druk wordt gezet om luchtlekken op te sporen.
Het gebouw wordt onderworpen aan zowel positieve als negatieve druk om zo de mate van luchtdichtheid te bepalen. Dit wordt gedaan door het meten van het aantal keren dat de lucht in de ruimte per uur vervangen wordt. Het ventilatievoud van een ruimte is het getal dat aangeeft hoeveel keer per uur de ruimte van verse lucht wordt voorzien.

Een ventilatievoud van 0,6 of hoger wordt vaak als criterium gehanteerd om lekken op te sporen. De overheid geeft standaard waarden om het luchtverlies in te voeren in de EPC in zowel dm³/s als dm³/s.m².

De test wordt uitgevoerd met behulp van een frame dat is bedekt met zeildoek en voorzien van een ventilator. Dit frame is verbonden met een luchtdrukmeter die via een computerprogramma het luchtverlies berekent. Het resultaat van de test wordt weergegeven in N50, in m³/uur. Deze objectieve methode kan worden toegepast op zowel woningen als gebouwen, en er bestaan verschillende varianten van deze test, zoals de BlowerMaxi en BlowerMini tests, die beschikbaar zijn bij bedrijven, zoals Gevelscan. De meetmethode is vastgelegd in de NEN-EN 13829 norm.
De N50 wordt als volgt bepaald: N50 = (N50 overdruk + N50 onderdruk)/2.
Om het karakteristieke luchtdebiet te kunnen bepalen, dient de N50 gedeeld te worden door het oppervlak van het onderzoeksgebied: N50/A [m³/h,m²].

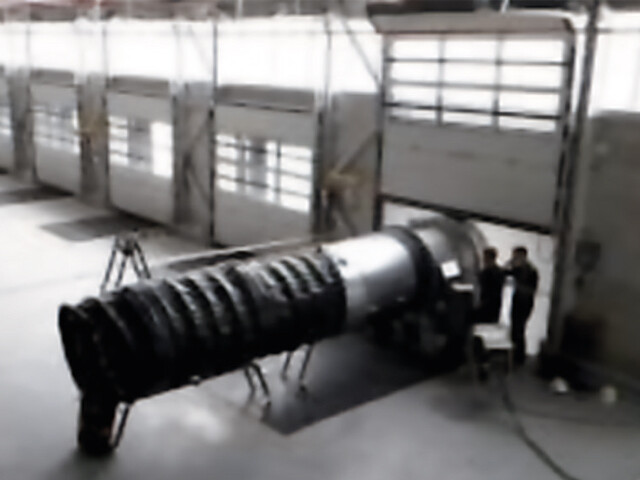

BlowerMaxi
De BlowerMaxi is uitermate geschikt om gebouwen tot ongeveer 440.000 m³ met één systeem (= nauwkeuriger) te testen.

BlowerMini
De BlowerMini is uitermate geschikt voor het testen van prefab gebouwonderdelen.

Wat is luchtdicht bouwen?

Wil je uitgebreidere informatie lezen over luchtdicht bouwen? Lees dan dit kennisartikel, waar we het concept luchtdicht bouwen uitleggen en de vier pijlers (luchtdichtheid, thermische isolatie, slagregenkering, geluidsisolatie) toelichten.
